Primitive solide - 2


In questa pagina vengono analizzati i seguenti solidi:

  • cilindro
  • cono
Cilindro

Il comando CILINDRO genere una primitiva solida simile all'estrusione senza rastremazione di un cerchio o di un'ellisse.

Comando: CILINDRO
Creazione di una sfera a partire dal centro e dal raggio.
Densità wireframe corrente: ISOLINES=12 (il sistema riporta il valore ISOLINES corrente )
Specificare centro della base del cilindro o [Ellittico] <0,0,0>: (centro )
Specificare raggio della base del cilindro o [Diametro]: 30 (raggio del cilindro)
Specificare altezza del cilindro o[CEntro dell'altra estremità]: 40 (altezza del cilindro)

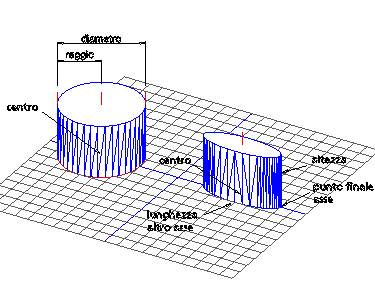

Inserimento di un cilindro a base circolare ed uno
a base ellittica con la specifica del centro.

Per inserire un cilindro a base ellittica si seleziona l'opzione E (Ellittico) alla prima richiesta e l'opzione CE per poter controllar meglio l'orientamento dell'asse maggiore.

Cono

Un CONO è una primitiva solida con base circolare o ellittica rastremata su un punto perpendicolare al centro della base.
Il cono ha l'altezza perpendicolare alla base e può essere generato inclinato se l'apice è spostata rispetto alla perpendicolare, come nell'esempio B della figura.



Inserimento di un cono a base circolare (A), uno con
apice inclinata (B) e uno a base ellittica (C).

Tronco di cono

Per creare un tronco di cono si possono utilizzare seguenti tre procedimenti:

  1. estrudere con il comando ESTRUDI un cerchio di base lungo l'asse Z assegnando un angolo di rastremazione;
  2. creare un cono intero, inserire un parallelepipedo nella parte da eliminare e quindi con l'operazione booleane di sottrazione eliminare la parte immersa nel parallelepipedo;
  3. creare un cono intero e tagliarlo con il comando TRANCIA per un piano passante per il punto di taglio.

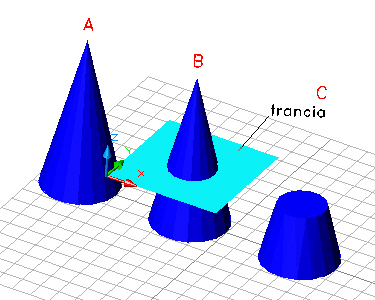

Sequenza di creazione di un tronco di cono. Prima viene spostato
l'UCS nel punto e quindi con il comando TRANCIA si taglia il cono
sul piano XY. Il piano di costruzione visualizzato nell'esempio B
corrisponde alla posizione dell'UCS.
