Inserimento di testi

I testi in un disegno integrano e completano le informazioni grafiche tramite l'aggiunta d'indicazioni quali quote, tabelle, scritte di spiegazione ed altri dati alfanumerici. Il modo di comporre i testi non differisce molto rispetto alla normale composizione di un testo con un programma di scrittura. Tutti i testi sono associati ad uno stile di testo che contiene una serie d' impostazioni di base che hanno la funzione di facilitare l'inserimento e rendere uniformi le informazioni in un progetto.

Inserire un testo

Tutti i testi sono associati ad uno stile di testo che contiene una serie d' impostazioni di base che assolvono alla funzione di facilitarne l'inserimento e rendere uniformi le informazioni in un progetto.

Analizziamo i principali comandi per l'inserimento del testo e fra questo il comando TESTOM che è il più flessibile e facile da usare:

  • TESTO. E' il comando base per l'inserimento del testo. Ogni riga di testo è un oggetto unico.
  • TESTOM (testo multilinea). Fornisce le funzioni più avanzate perché offre le stesse potenzialità di controllo di una stringa di testo di un programma di editazione testi.
  • TESTODIN. Abbreviazione di Testo dinamico, inserisce singole righe di testo con la visualizzazione a monitor del risultato mentre viene digitata.

Comando TESTO

Quando si crea un testo con il comando TESTO, ogni riga termina premendo INVIO e ogni riga costituisce un oggetto separato che è possibile modificare o cancellare.
Per terminare l'inserimento del testo si deve premere due volte INVIO senza digitare alcun carattere. In genere non viene molto usato perché è stato sostituito dal nuovo comando TESTOM.

Comando: TESTO
Stile di testo corrente: "Standard" Altezza del testo: 2.5000
Specificare punto iniziale del testo o [Giustificato/Stile]:
(scegliere G o S oppure definire il punto d'inizio)
Specificare angolo di rotazione del testo <0>: (angolo della stringa)
Digitare testo: Prova di testo (digitare il testo da inserire)
Digitare testo: (INVIO per terminare)




Le opzioni che si possono scegliere sono Giustificato e Stile.

Testo Giustificato

Digitando G alla richiesta del sistema vengono presentate delle sigle corrispondenti alle opzioni di giustificazione della stringa che sono le stesse presenti anche nel comando TESTOM.

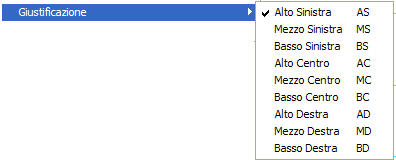

Opzioni disponibili per la giustificare e l'allineamento
dei testi con il comando TESTOM.

Comando MTESTO

Il comando TESTOM, testo multilinea, è il procedimento più completo per inserire i testi in AutoCAD.
La prima richiesta del programma all'attivazione del comando è di specifica del rettangolo d'ingombro del testo da inserire, mediante l'indicazione con il mouse dei due punti della diagonale.
  La finestra d'inserimento di TESTOM, testo multilinea, è composta da una
barra degli strumenti, in alto, e da un menu di scelta rapida (righello)


I testi creati con TESTOM sono inseriti in una finestra di contorno che regola la lunghezza e l'orientazione del testo, oltre a fornire altre proprietà tipiche di una stringa di testo. Ogni testo è un oggetto singolo, indipendentemente dal numero di righe che contiene.
Nella figura precedente il primo menu a sinistra permette di selezionare lo stile di testo, il secondo il font e il terzo l'altezza del testo.
L'inserimento e la modifica di una stringa ricorrono alla stessa finestra Testo Multilinea. Notare che è possibile inserire anche la tabulazione nella stringa di testo.
Codici di controllo per caratteri speciali

Per inserire dei caratteri speciali, come il simbolo di grado, di diametro ed altri, si ricorre all'inserimento di due simboli di percentuale davanti al codice, come riportato nella tabella seguente.

Codice

Significato

%% o

Attiva o disattiva la sopraelevazione del testo

%% u

Attiva o disattiva la sottolineatura del testo

%% d

Simbolo di angolo: esempio 27°

%% p

Simbolo di tolleranza pił/meno

%% c

Simbolo di quota per i diametri

%%%

Simbolo di percentuale
