Videolezioni sulle costruzioni geometriche - 2

Le videolezioni contenute in questo modulo fanno riferimento al Modulo 3 del testo e riguardano le diverse costruzioni geometriche realizzate sia con il metodo tradizionale sia con le funzioni di AutoCAD.
Alcune costruzioni, particolarmente complesse, sono sviluppate in due videolezioni visualizzate con due pulsanti distinti. In totale le videolezioni contenute in questo modulo sono n. 22.

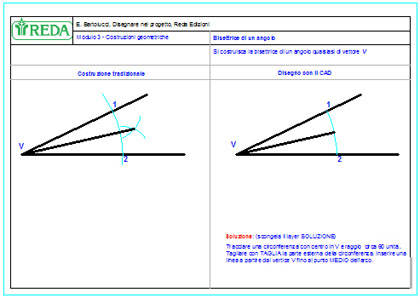

4 - Bisettrice di un angolo
costruzioni geometriche: Bisettrice di un angolo

Si costruisca la bisettrice ad un angolo qualsiasi di vertice V.



Costruzione tradizionale e CAD
costruzione tradizionale e CAD

durata: 5' 24"

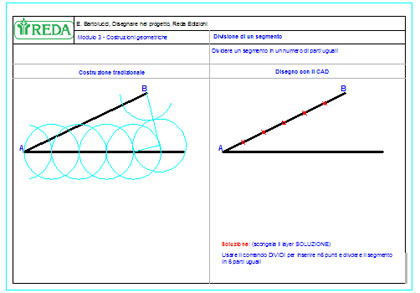

5 - Divisione di un segmento
costruzioni geometriche: Divisione di un segmento

Dato un segmento AB, si divida il segmento in un numero di parti uguali.



Costruzione tradizionale
costruzione tradizionale

Costruzione CAD
costruzione CAD

durata: 8' 08"
durata: 3' 30"

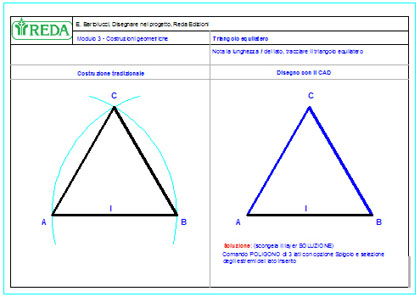

6 - Triangolo equilatero di lato l
costruzioni geometriche: Triangolo equilatero di lato l

Nota la lunghezza l del lato, tracciare il triangolo equilatero.





costruzione tradizionale e CAD
costruzione tradizionale e CAD

durata: 3' 58"
